AMP-100桥面防水层 二阶防水涂料反应原理
发表时间：2025-08-19
AMP-LM 二阶反应型防水粘结材料 AMP-100 桥面防水层是以优质石油沥青为基料，以聚合物乳液为主要改性材料，加入多种功能添加剂反应而成的水性防水涂料，主要用于水泥混凝土桥面的防水防腐工程。以下是其详细介绍：
-
防水原理
-
一阶反应：AMP-100 的一级反应可形成弹性胶防水粘结层，形成防水粘结层本身的初始内聚力，有效抵抗防水粘结层的分层、剥落和车辆破碎，且防水粘结层不完全固化，便于与表面沥青混凝土粘结。
-
二阶反应：高温（高于 100℃）沥青混凝土会产生微熔化分布，大骨料颗粒嵌入防水粘结层，形成均匀分布的剪切键；同时，高温加速二级反应，产生弹性塑料防水粘结层，进一步提高内聚力，使表面沥青混凝土与水泥混凝土形成良好的防水粘结层，粘结强度可达 1.0Mpa 以上。
-
施工要点
-
基层处理：桥面不得有尘土、油渍、裂纹等，铺防水层前可用空压机、净水、去油剂等将表面处理干净，确保基层干净、干燥、无积水。
-

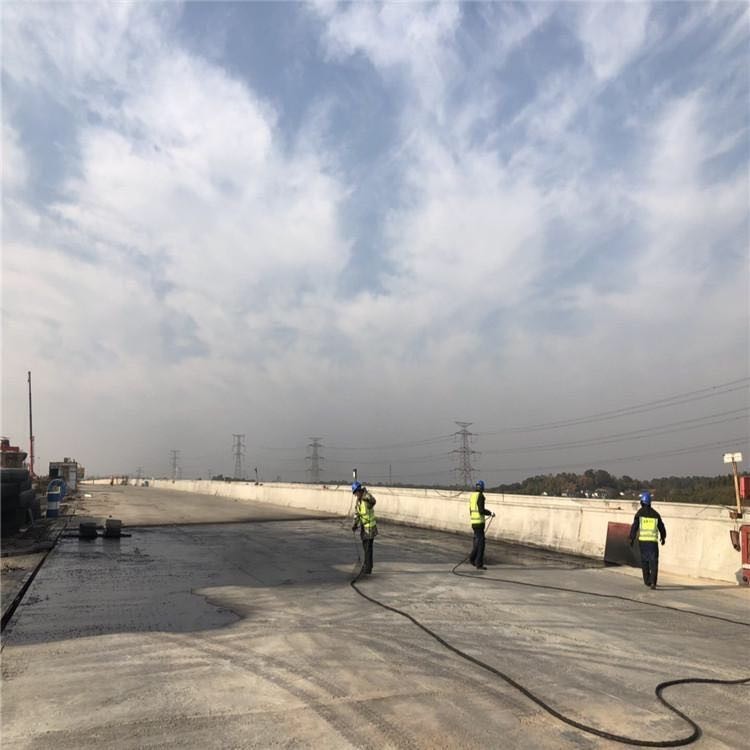

防水涂料施工：将桶装 AMP 二阶防水涂料搅拌均匀，按照规定的施工顺序进行涂刷，先对小面积或漏口处进行两遍涂刷，对阴角部位加强涂刷三遍，最后再大面积满刷一遍，每遍涂料实干后才能进行下一遍涂刷，涂料用量一般为 1.5kg/㎡，涂膜厚度一般控制在 0.5mm-0.7mm。施工温度一般在 5℃-35℃之间为宜，避免在雨天、冰冻期或预计施工后 6 小时之内要下雨的情况下施工。
-
技术指标
-
延伸性：≥5.5mm。
-
断裂延伸率：≥800%。
-
低温柔韧性：-15℃±2℃无断裂纹。
-
粘结强度（25℃）：≥0.8Mpa。
-
剪切强度（25℃）：≥0.8Mpa。
-
干燥性（25℃）：表干≤4h，实干≤8h。
