道桥用聚氨酯防水涂料一般为双组份反应固化型合成高分子防水涂料。其中甲料是由聚醚多元醇和异氰酸酯合成的聚氨酯预聚体，乙料为增塑剂、聚醚、颜填料、催化剂等组成的固化剂组份。两者在常温下混合固化后形成富有弹性的整体化橡胶状高分子涂膜防水层。

道桥用聚氨酯防水涂料施工工艺

1. 基层处理：基层要求坚固、干燥、平整，无杂物。凹凸不平处及裂缝必须用水泥砂浆抹平，平整度用 1m 长的靠尺检查，空隙只允许平缓变化，且不大于 10mm。基层含湿率 5% 以内方可施工。
2. 涂料调配：将甲、乙两组份按产品使用说明规定的比例倒入一个干净容器内，手工或电动搅拌 3-5 分钟至混合均匀。如当气温低于 5℃时，为保证施工质量，在搅拌防水涂料的同时，可加入防水涂料重量的 3%-8% 的稀释剂；也可用间接蒸汽对防水涂料的甲、乙两组份分别预热，但预热时甲、乙两组份均不得受水，严禁明火加热。

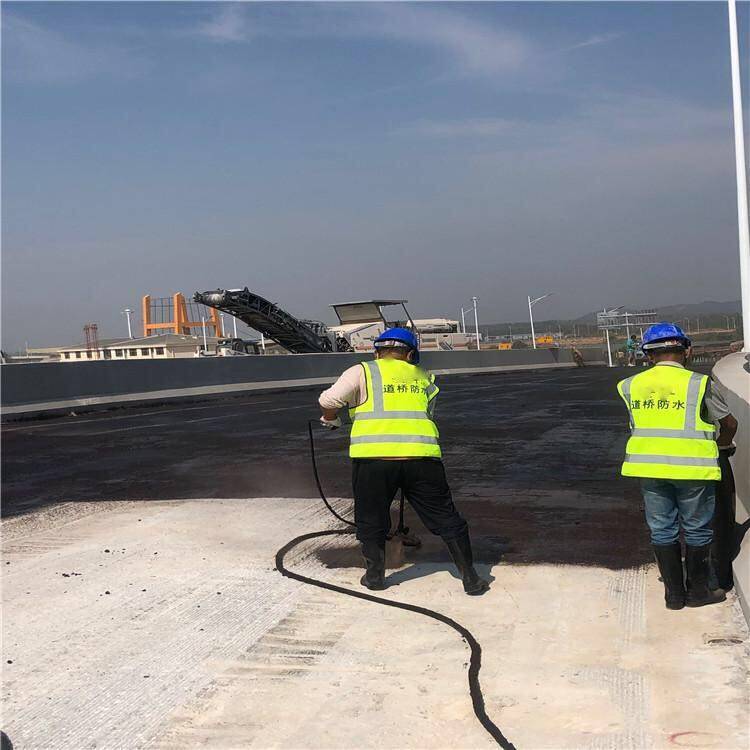

3. 涂刷施工：一般分三层涂刮，待头道涂膜实干（一般 24 小时）后再刷 道，每层之间按垂直方向涂覆。将搅拌均匀的防水涂料从挡碴墙一侧的一端开始，倒出防水涂料，按涂刷宽度约 90cm 用刮板往另一端涂刷，防水涂料每次从搅拌结束至涂刷完毕最迟不宜超过 20 分钟，涂刷厚度一般为 1.5mm，前后两次的涂层应接好茬。
4. 施工注意事项：混合好的涂料应在规定时间内用完，涂膜固化前严禁与水接触；施工现场严禁烟火；防水层未完全固化前严禁践踏或作业。

道桥用聚氨酯防水涂料应用范围

主要用于道路混凝土、桥梁桥面的防水，也可用于地下工程的内外墙、地坪、厨卫间、游泳池等工程的防水防渗。
