二型普适反应型防水粘结材料主要优点
    （1）高渗透
    BMP施工后，其中的的活性反应物质极易渗入到水泥混凝土的毛细孔中，产生固化反应将其堵塞，并因此与水泥混凝土形成了牢固的钉子效应，不但修复了水泥混凝土的微小缺陷，起到的防水效果，还为牢固粘结沥青混凝土做好了准备；
    （2）不含水
二型普适反应型防水粘结材料完全不含水，避免了乳化沥青 基材料造成的早期水损害隐患，其生成的弹塑性防水体，避免防水层起皮、脱层，热沥青铺装过程中不会被施工设备和骨料刺破，保证了铺装实施前后的防水粘结效果，有效抵御水损害造成的路面挤浆、网裂、松散和坑凼；
    （3）粘得牢
    在新鲜水泥混凝土和沥青混凝土之间，二型普适反应型防水粘结材料产生的粘结及剪切强度可以高达1.0MPa以上，防止重载车带来的路面脱层、推移和拥包等病害的产生，保证路面完整性，从而大幅提高道路性能，延长路桥尤其是陡坡、弯道和桥隧等应力负荷较大路面的使用寿命；
    （4）施工易
    BMP采用人工滚筒 涂布或机械 喷洒施工，施工方便、快捷；涂布完成4～8小时后即可开始沥青混凝土施工，不像其它防水材料养护期较长，以致延误工程进度；
    （5）环保阻燃
    二型普适反应型防水粘结材料与其它道桥防水材料不同，既安全环保，又有较好的阻燃性能，特别适用于桥梁和隧道等对荷载和安全要求严苛的施工环境！

二型普适反应型防水粘结材料技术指标 （JC/T975-2005 PB标准要求）

二型普适反应型防水粘结材料由具备实践经验的施工队伍施工，其施工过程如下：

1、基面处理

建议采用喷砂打毛方式处理。

对路表面上存有的不良附着物进行清除，清扫路面砂粒、杂物，有油污的位置应进行特别处理，可采用溶剂溶解，同时界面需完全干燥，可用**吹风机 吹扫干燥；

路面清扫后即采用打砂机进行喷砂处理，目的是将路面的浮浆及部分附着不牢固的杂物清除，同时使路面清洁度及粗糙度满足要求；

处理后的混凝土基面必须洁净、干燥和坚实，无浆沫、油或其它表面污染。

2、二型普适反应型防水粘结材料施工

界面清洁干净，并完全干燥后，即可进行的施工。可采用人工涂布和喷洒两种方式进行，其用量为0.3～0.6Kg/m2。

（1）人工涂布

施工前，将其倒入适当大小的容器中，轻微搅拌3-5min，由操作人员用滚筒将其均匀地涂布于水泥混凝土或其它处置基面上。一般推荐采用该方式。注意应尽量滚涂均匀。

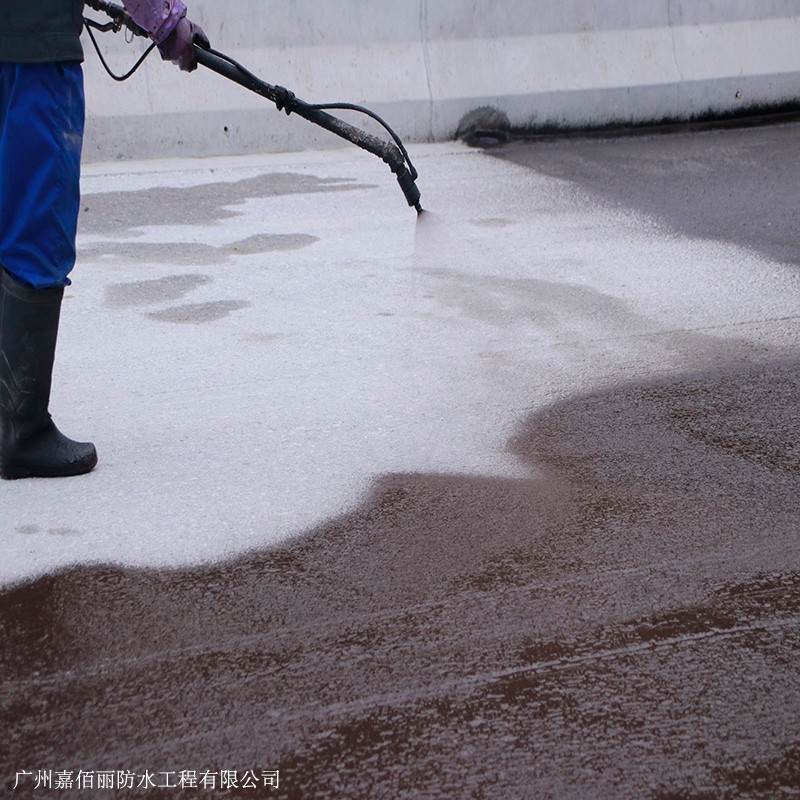

（2）喷洒施工

面积不大时，可人工手持喷枪施工，由操作人员手持喷枪，均匀地涂布。面积较大时，也可采用沥青洒布车进行洒布，但需严格控制洒布量，洒布需均匀。注意，采用喷洒施工时，洒布完后要及时清洗管道，以免堵塞管道，同时注意使用大桶时必须搅拌均匀，以防止空气倾入。

注：为达到好的施工效果，此材料需采用两次分次实施，常温下**次和 次实施之间的时间间隔应在4～8h, 施工后12小时，即可进行沥青层的施工。

施工注意事项

（1）、施工时，需要对基面进行处理。基面表层干燥、干净，表面不得有松散浮浆、掉皮、空鼓及严重开裂现象，对于油污需用溶剂清除。

（2）、可采用人工涂布或机械喷涂施工，涂布应均匀，同时需要

防止空气的侵入。

（3）、施工用量需要根据不同路面状况进行调整。

（4）、施工时温度在0~40度，雨天，大风及冰冻天气不宜施工。

（5）、施工过程中应禁止抽烟，严禁一切烟火。
